别克商务车作为中高端商务用车，其电路系统的设计与配置具有一定的复杂性和专业性，雨刮电路系统作为车辆电气系统的重要组成部分，对于驾驶安全及车辆舒适性具有重要影响，本文将重点解析别克商务车的雨刮电路图，帮助读者了解雨刮电路的基本原理及结构。

别克商务车雨刮电路图概述

别克商务车的雨刮电路图主要包括电源、开关、雨刮电机、继电器及地线等部分，电源通常为蓄电池，开关为雨刮控制开关，雨刮电机负责驱动雨刮器工作，继电器起到电路控制作用，地线则负责电路回流。

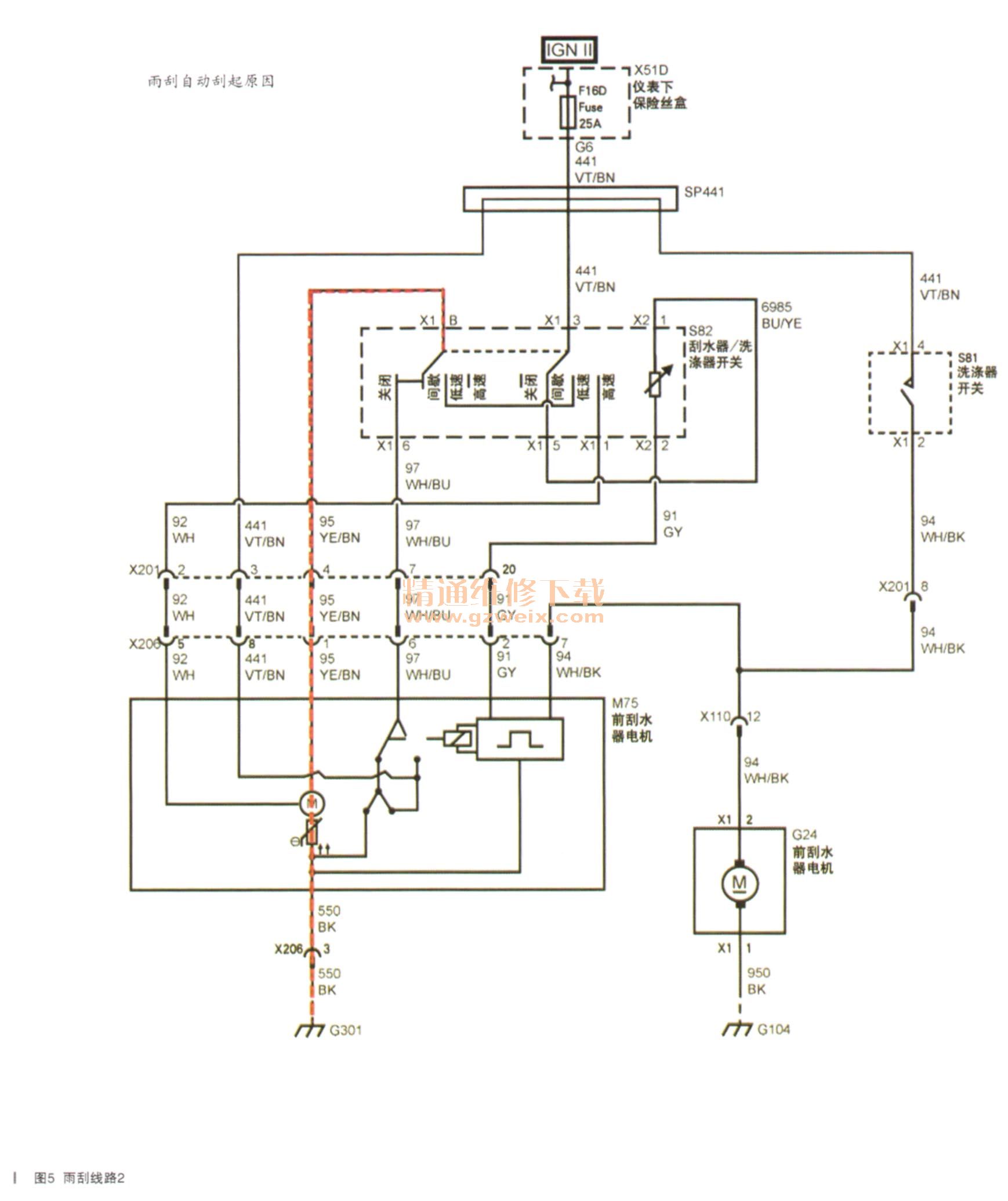

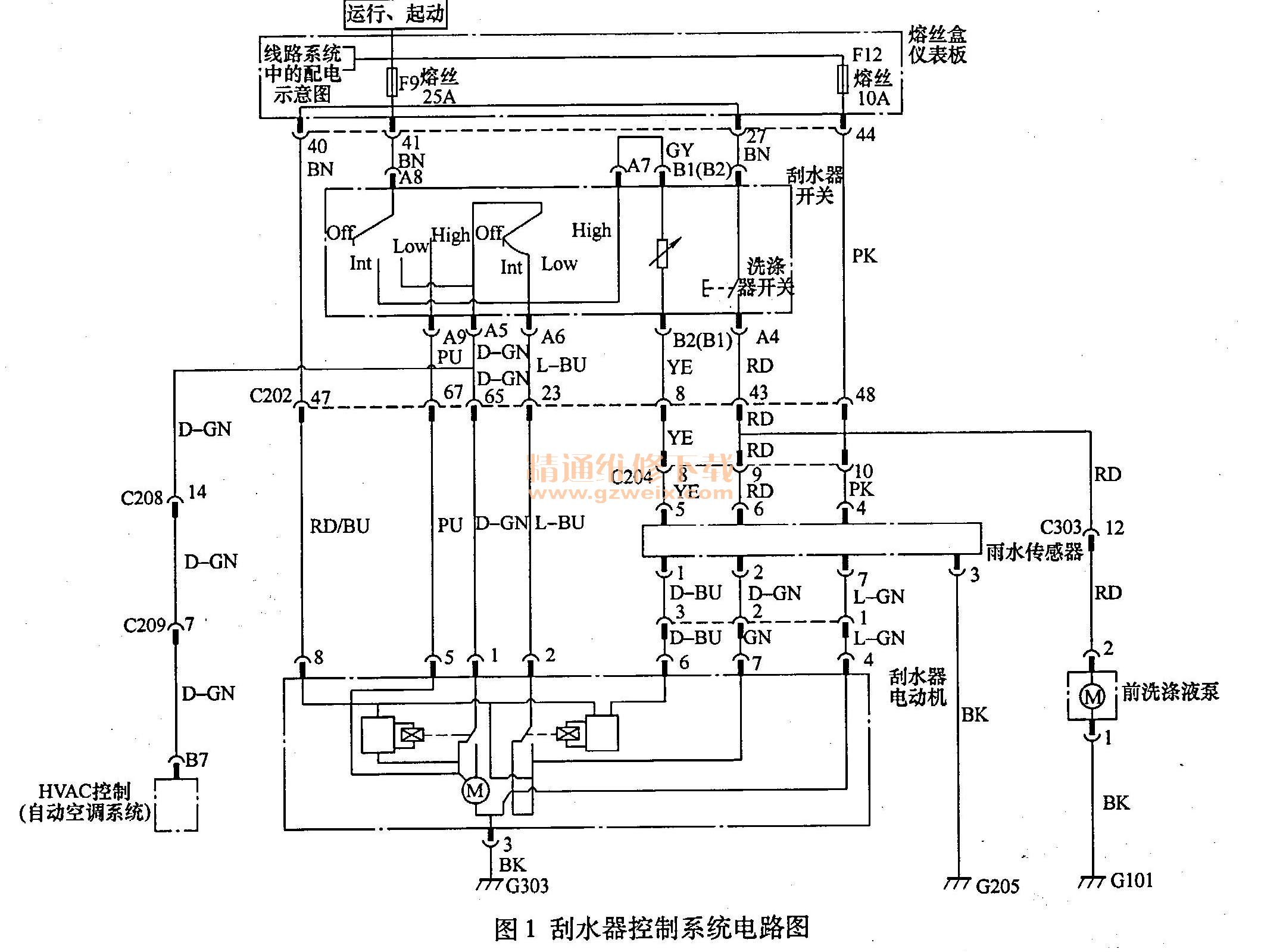

别克商务车雨刮电路图详细解析

1、电源部分：雨刮电路的电源主要来源于蓄电池，通过导线连接到电路图中标注的电源端口。

2、开关部分：雨刮控制开关是控制雨刮器工作的主要部件，通常位于方向盘下方的控制台上，开关内部设有多个档位，分别对应雨刮器的不同工作模式，如间歇工作模式、低速工作模式和高速工作模式等。

3、电机部分：雨刮电机是驱动雨刮器工作的核心部件，通过电路图中的导线与电源和开关相连，当开关处于工作状态时，电机将驱动雨刮器进行工作。

4、继电器部分：继电器在雨刮电路中起到电路控制作用，通过电磁原理实现电路的通断，在电路图中，继电器通常与开关和电机相连，以实现对电机的控制。

5、地线部分：地线负责电路回流，确保电路的正常运行，在雨刮电路图中，地线通常与蓄电池和车身相连。

别克商务车雨刮电路图的识别与检修

识别雨刮电路图时，需要关注各部件之间的连接关系及导线颜色、编号等标识，在检修过程中，应先断开电源，然后按照电路图逐步检查各部件的连接情况，确保导线无松动、断裂等现象，还需检查开关、继电器等部件是否正常工作。

别克商务车雨刮电路图的常见故障及排除方法

1、雨刮不工作：首先检查电源是否正常，然后检查开关是否处于工作状态，接着检查继电器是否工作正常，最后检查电机及导线连接情况。

2、雨刮工作不正常：可能是开关内部档位损坏或电机故障，需检查开关和电机的工作情况，如有必要，需更换相应部件。

3、雨天雨刮不自动工作：可能是继电器或感应装置故障，需检查继电器及感应装置的工作情况。

别克商务车雨刮电路图对于维修技师和车主而言具有重要的指导意义，通过了解雨刮电路图的基本原理及结构，可以更好地识别和解决电路故障，确保雨刮器的正常工作，本文希望为读者提供有关别克商务车雨刮电路图的基本知识和识别方法，以便在实际使用中更好地维护车辆。
